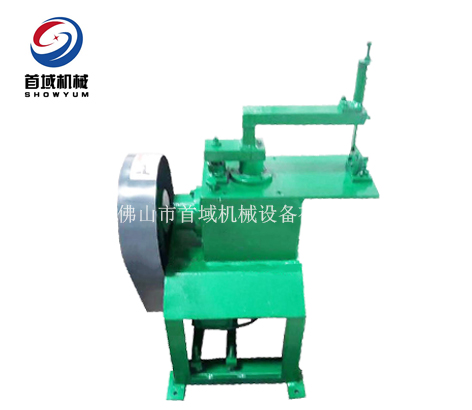

高速修边机
产品用途:
本机广泛用于金属网片、电风扇网罩周边修整，取暖器网罩、网片修整边直径为￠2-￠6mm,修整网片网罩大小不限，可以通过辅助工装协助完成，切削速度快，端口平整，操作简便。
服务热线：
18038608919
我要定制
产品详情
技术参数：
产品型号：高速修边机
电机功率：1.1W
转速：1435r/min
切削直径：2-6mm
整机尺寸：565mm*400mm*875mm
整机重量：107kg
全伺服打圈机的性能和特点：
1、该机械由机架、传动配件、偏心结构、主轴箱、切刀组件、控制部件组成。
2、传动组件由一台1.1kw步进电机、皮带轮、皮带、飞轮组成，其通过电机带动高速旋转，飞轮使得偏心结构在限定范围运动。
3、主轴箱：球墨铸铁主箱体，箱体盖，导向盆，油箱套，密封盖、密封圈组成，此组件是机械的核心部分，其他机构均安装在此箱体上，在使用前需要向箱体内注润滑油，有效保证主轴及滑块的良好润滑，延长其使用寿命。
4、切刀组件由刀座主轴，刀座、上切刀。下切刀限位坐，刀座导向柱，刀座导向主轴都是采用45#钢调质处理，外圆采用精密磨削加工，有效保证箱体配合，上下均采用高速切削钢，通过真空处理，具有足够的硬度、韧性、耐冲击性，在使用中注意调整刀隙。
5、修边机的组成：偏心主轴、轴承、轴承压盖、主轴、主套、锡青铜滑块组成、其偏心主轴通过传动组件获得旋转，在旋转同时黄铜滑块通过偏心主轴上下运动，使其切刀主轴在限定范围内作上下运动，其主轴采用40cr调质处理，韧性好、耐冲击性，均能满足切削要求。
样品：
